ANJF-100B 發(fā)熱保溫冒口套

簡介：

   ANJF-100B性質(zhì):該產(chǎn)品為高效發(fā)熱及保溫冒口套，其密度低，強(qiáng)度和韌性較好，適用各種牌號的鑄鐵及鑄鋼和多種造型工藝。

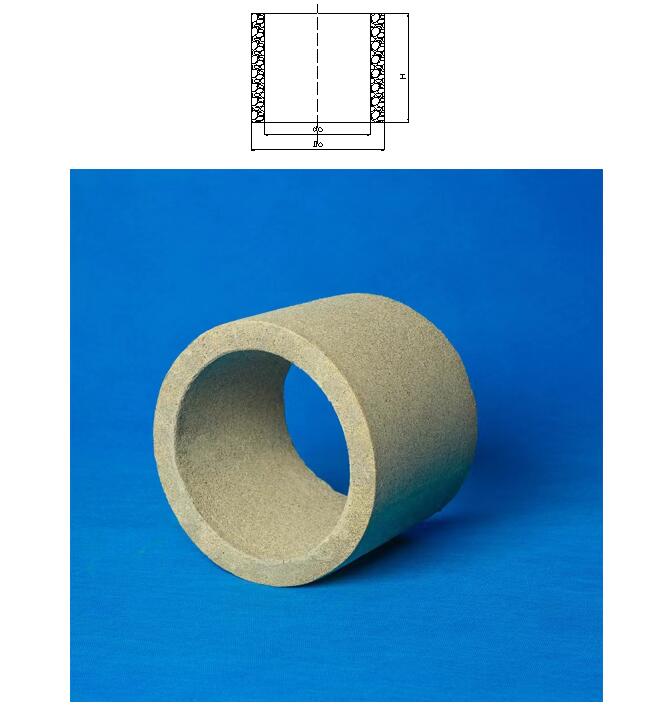

     ANJF-100B冒口套有直筒冒口，縮頸冒口和暗冒口三種型號，直筒冒口直徑為80-150毫米，縮頸冒口直徑為80-120毫米，暗冒口的直徑為40-140毫米；期間每10毫米遞增一個(gè)規(guī)格，（具體規(guī)格見表格）

顏色：淡黃色

密度：0.7 g/cc

用途：

    使用普通砂冒口的鑄件工藝出品率通常很低，而且由于其與鑄件接觸面積大造成權(quán)清理費(fèi)用很高。ANJF-100B冒口套的激冷作用極小，發(fā)熱反應(yīng)一旦引發(fā)，冒口套大量放熱來加熱金屬液。發(fā)熱反應(yīng)結(jié)束后，冒口套絕熱材質(zhì)開始發(fā)揮效應(yīng)確保冒口內(nèi)金屬液的凝固時(shí)間有效地延長。

    由于該產(chǎn)品發(fā)熱保溫特性：ANJF-100B的補(bǔ)縮效率高，使用尺寸的ANJF-100B冒口代替大的砂冒口，在滿足鑄件補(bǔ)縮要求前提下，大大提高了鑄件工藝出品率；同時(shí)由于減小冒口與鑄件面積使得鑄件的清理費(fèi)用降低。

    ANJF-100B冒口與砂冒口相比，冒口的凝固時(shí)間延長2.55-2.9倍，補(bǔ)縮用金屬液減少50-70%，很大程度上增加了鑄件工藝出品率。

    ANJ-F-100B冒口用于頂冒口時(shí)，減少了冒口與鑄件接觸面積，與砂冒口相比，減少了60-70%的切割和打磨面積，大大降低了鑄件清理費(fèi)用。

    ANJF-100B可以同殼型/自硬砂制成的易割片配套提供，這樣冒口可以敲掉而不必氣焊氣割，進(jìn)一步降低清理費(fèi)用。

    ANJF-100B冒口套可以提高鑄造車間生產(chǎn)能力，相同重量的鐵水可以澆注更多的鑄型，由于減少了氣割和打磨工作量，提高清理工作效率。

    使用ANJF-100B冒口可以消除砂冒口無法攻克的縮松缺陷。在自動(dòng)造型線上使用冒口套確保獲得質(zhì)量穩(wěn)定的鑄件。

    ANJF-100B冒口套由于具有發(fā)熱特性，可用于冷冒口，這樣可以簡化澆注系統(tǒng)，這樣對球鐵件尤為有利。

    ANJF-100B冒口套有如下特點(diǎn)；

    冒口套強(qiáng)度增加50-70%，造型時(shí)損壞少。

    冒口套透氣性好。冒口套壁厚均勻，在暗冒口上有V型錐體，可以提高絕熱和補(bǔ)縮性能。

    冒口套的發(fā)熱/絕熱性能和物理性能穩(wěn)定。

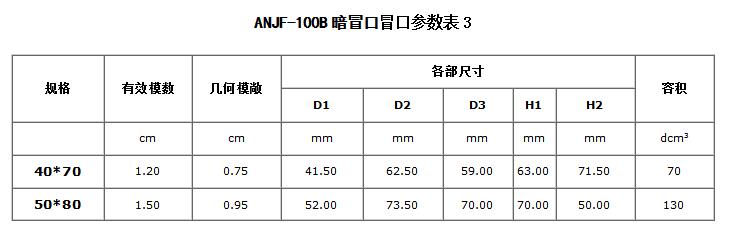

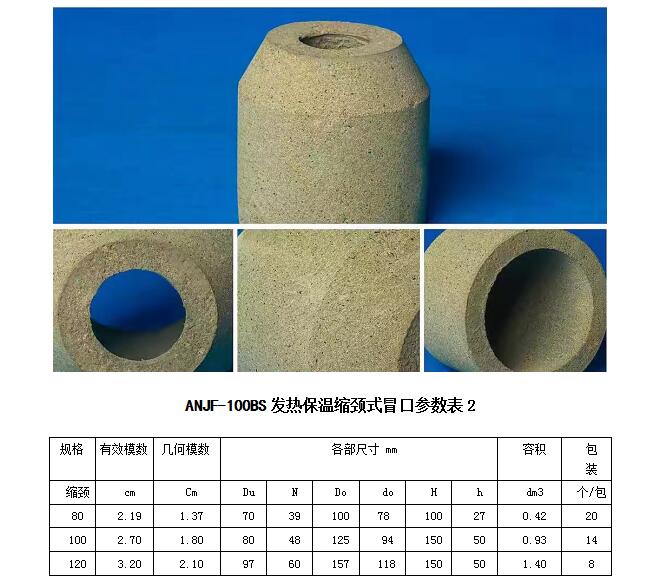

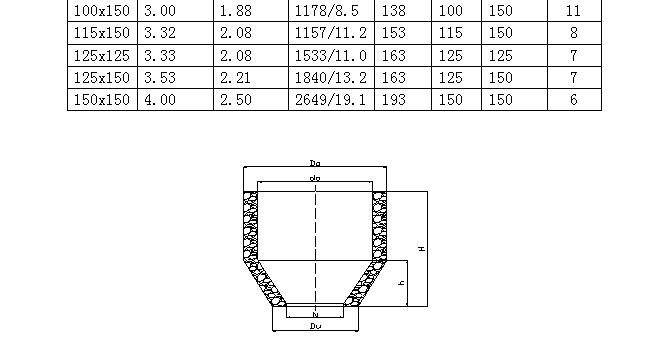

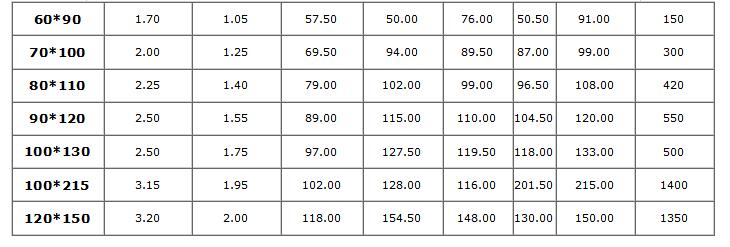

    1, 表1和表2給出了尺寸的冒口套的有效模數(shù)和容積，根據(jù)此表可選擇合適的尺寸冒口。

    2,當(dāng)選擇冒口尺寸時(shí)，要小心使其大于鑄件模數(shù)，以及保證補(bǔ)縮的金屬液和補(bǔ)縮距離達(dá)到要求。

    3，使用ANJF-100B作為頂冒口時(shí)，在冒口和鑄件之間要有6--15毫米厚的金屬層，也可以使用易割片代替。

    4，在使用暗冒口時(shí)，金屬液注滿后在冒口表面覆蓋一定量的發(fā)熱劑來減少熱量從冒口頂端散發(fā)，對于直徑大于90毫米的冒口可以使用ANJF909或ANJF808覆蓋劑。詳細(xì)見安耐捷發(fā)熱覆蓋劑說明書。

    5，在暗冒口頂部設(shè)有通氣孔，這個(gè)氣孔應(yīng)該通到砂型上表面以便澆注時(shí)型腔中的氣體可以排放。

    注：冒口套底面認(rèn)為冷卻面。計(jì)算冒口套面積時(shí)全高尺寸。

    ANJF-100B冒口套應(yīng)儲(chǔ)存在陰涼干燥處。只有使用前才可以打開包裝。以防吸潮。

    遠(yuǎn)離明火。造型時(shí)切勿損壞冒口套。

    不要烘烤或在冒口套上刷涂料。

    在極少數(shù)情況下，在5毫米范圍內(nèi)發(fā)現(xiàn)球鐵石墨形狀變?yōu)槠瑺畹膬A向。因此建議在使用頂冒口時(shí)應(yīng)有加工余量或放置易割片。

    如果發(fā)現(xiàn)受潮，包裝破損和其他一場情況，請勿使用，及時(shí)我公司銷售及服務(wù)人員。

    本產(chǎn)品通常情況下無毒無害。本說明書所述數(shù)據(jù)真實(shí)可靠。
