無碳鋼包耐火材料

1、鋼包在煉鋼中的作用

鋼包是儲運(yùn)鋼水的容器，其標(biāo)準(zhǔn)稱呼為盛鋼桶，俗稱鋼包、大包，目前鋼水的爐外精煉過程絕大多數(shù)情況下在鋼包內(nèi)完成的，因此，鋼包在鋼水冶煉系統(tǒng)中占有重要地位。

2、鋼包的工作環(huán)境

●接鋼時(shí)，1650°C 左右的鋼水從爐內(nèi)傾入到鋼包內(nèi)，鋼包不但受到鋼水強(qiáng)烈的熱沖擊和機(jī)械沖擊，而且還受到大量熔渣和鋼水的化學(xué)侵蝕。尤其是包底，損毀更加嚴(yán)重。

●鋼包是周期性作業(yè)，溫差變化較大，熱循環(huán)頻繁，這也嚴(yán)重影響了鋼包壽命，特別是某些煉鋼企業(yè)生產(chǎn)不連續(xù)對鋼包影響更大。

●由于LF爐精煉和真空精煉技術(shù)的普及，鋼包的工作條件更加苛刻，鋼水溫度進(jìn)一步提高，有的高達(dá)1700°C甚至更高，而且鋼水在鋼包中的滯留時(shí)間加長，期間熔渣對包襯的侵蝕更加嚴(yán)重。

●精煉過程中，鋼包有的在真空條件下使用，有的還會受到電弧高溫加熱、劇烈的吹氣攪拌、電磁攪拌作用，并且熔渣量大大增多，這些對鋼包的材質(zhì)都提出了更高的要求。

      潔凈鋼用中性無碳鋼包耐火材料意義（一）

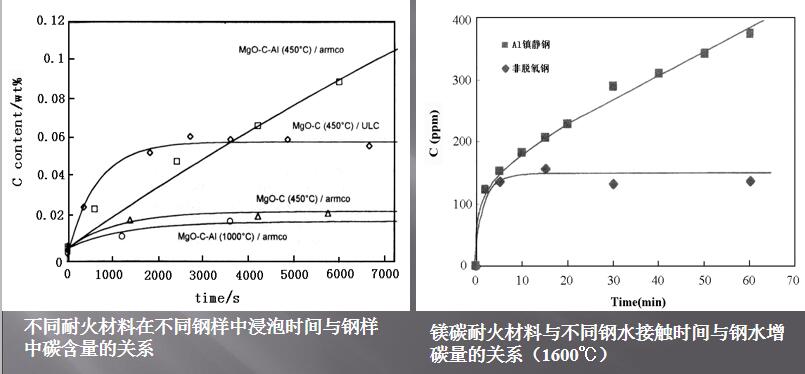

1.鋼水與耐火材料的反應(yīng)

2.爐渣與耐火材料的反應(yīng)

      潔凈鋼用中性無碳鋼包耐火材料意義（二）

鋼包容量大，溫度高，鋼水停留時(shí)間長，精煉頻繁

耐火材料與鋼水和渣反應(yīng)激烈：鋼水的二次污染，耐火材料的損毀惡劣的工作環(huán)境必然造成鋼包爐襯耐材的損毀，熔損剝落的鋼包耐材進(jìn)入鋼水中，目前普遍鎂碳系包襯材料中的碳元素，不可避免的造成增碳效應(yīng)，嚴(yán)重影響鋼種的品質(zhì)，同時(shí)加重后續(xù)精煉負(fù)擔(dān)

      潔凈鋼用中性無碳鋼包耐火材料意義（三）

      潔凈鋼用中性無碳鋼包耐火材料意義（四）

性無碳鋼包耐材基質(zhì)采用剛玉和尖晶石高溫強(qiáng)度高，抗熱震性好，結(jié)構(gòu)穩(wěn)定能夠有限的抵擋鋼水?dāng)嚢韬蜎_刷，且在特定外加成分的作用下高溫使用過程中能生成原位尖晶石，晶相體積發(fā)生微膨脹，使包襯磚體致密化，從而達(dá)到較好的抗?fàn)t渣侵蝕和滲透的目的

      潔凈鋼用中性無碳鋼包耐火材料意義（五）

安耐捷采用原位合成尖晶石技術(shù)，在無碳包襯材料中中引入了尖晶石成分。 尖晶石有很強(qiáng)的離子鍵結(jié)合，整個(gè)尖晶石內(nèi)部結(jié)構(gòu)均衡而牢固，使得尖晶石有良好的抗渣性，從而提高整體包襯材料的抗渣性。

      潔凈鋼用中性無碳鋼包耐火材料意義（六）

特鋼產(chǎn)品大部分對鋼水的潔凈度要求高，都需要進(jìn)行爐外精煉，鋼水與鋼包耐材接觸時(shí)間長。精煉過程中ＬＦ和V D裝置主要用于高技術(shù)含量、高附加值鋼種進(jìn)行升溫、脫硫、脫碳和脫氣以及鈣處理等一系列凈化鋼水處理。碳作為鋼中的間隙原子，在大部分特殊鋼中成為主要控制對象，要求盡可能低。雖然VD真空脫碳能使鋼水中碳含量控制到相當(dāng)好的水平，但鋼水一直繼續(xù)與鋼包包襯接觸反應(yīng)，均會發(fā)生增碳現(xiàn)象，增加精煉負(fù)擔(dān)。
當(dāng)前鋼包爐渣大概率為酸性渣，對堿性耐材侵蝕尤為劇烈，會影響鋼包的使用安全性及生產(chǎn)節(jié)奏，我司的中性無碳鋼包在抗酸性渣方面是明顯要優(yōu)于堿性鎂碳系耐材。

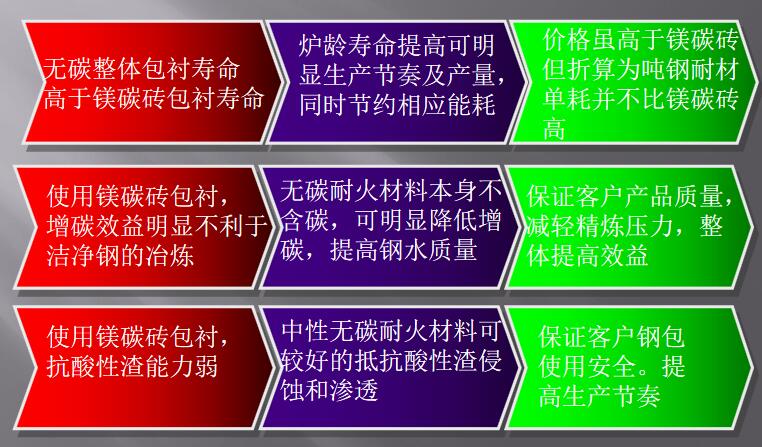

3、安耐捷中性無碳鋼包耐火材料經(jīng)濟(jì)效益

4、無碳鋼包砌筑方案
