感應電爐爐襯問題解析與防止對策

    一.爐襯之開裂:垂直裂隙與水平開裂現象之產生與防止對策

    二.薄片或薄層的爐襯剝落現象之產生與防止對策

    三.爐襯異常的熔蝕現象之產生與防止對策:

    1.爐襯表面為光滑玻璃狀的不均勻熔蝕:

    2.爐襯表面為不光滑狀的不均勻熔蝕:

    3.底部異常嚴重熔損:

    4.底部及下錐部之異常嚴重熔損(象足形狀之熔蝕):

    5.下錐部之異常嚴重熔損:

    6.爐壁部位之異常嚴重熔損:

    7.爐壁上方部位之異常嚴重熔損:

    四.爐襯呈現不同色澤或脫色現象之探討:

    五.爐襯的異常磨損現象之產生與防止對策:

    1.帶狀溝槽式之磨損:

    2.局部性的口袋狀之磨損:

    3.在同一水平而呈現不規則程度之磨損:

    4.整體爐襯呈現不規則程度之磨損:

    六.金屬滲透及穿透的現象之產生與防止對策:

    1.魚翅狀之滲/穿透現象:

    2.在爐襯一定深度有金屬滲入或一層深色層之現象:

    3.爐襯局部位置有不純異物侵入的現象:

    七.積渣或掛渣現象之產生與防止對策:

    1.低熔點渣之生成與積附現象:

    2.高熔點渣之生成與積附現象:

    八.電相不平衡或過高電流現象之產生與防止對策:

    1.出現在初次燒結過程中:

    2.出現在停爐后,再次啟用的過程中:

    3.出現在電流跳脫后,再次啟用的過程中:

    4.出現在停爐爐襯補修后,再次啟用的過程中:

    九.干式震動搗打料之異?，F(xiàn)象判斷與處置:

    1.顆粒偏析與粒度異?，F(xiàn)象:

    2.二氧化硅含量過低時之處置:

    3.發現不純物時之處置:

    十. 使用壽命不穩定現象之產生與防止對策:

    前言摘要: 無心式感應電爐之爐襯耐材問題的追蹤與探討

    雖然無心式感應電爐之爐襯使用壽命的長短,主要地,是取決于其操作條件與操作環境;但是,不可諱言的,是否要停爐修護,還是取決于耐材爐襯的損壞程度而定。極少是因?yàn)殡娖髟O(shè)備或機械裝置與水冷或油壓設備的問題,而需停爐修護。作業爐襯之設計,本來就是會被熔蝕損耗的;但往往有些使用者會有些錯覺,認為所有的問題皆可怪罪于爐襯材料,而忽略了.大的原因是在于操作條件與操作環境,甚至誤認為較厚的爐襯會有較長的使用壽命。其實較厚的爐襯反而不利于熔化效率,而且不易形成良好的燒結層,在使用初期會有較高的熔蝕速率。

    誠如上述,爐襯之熔蝕損耗速率與操作條件與操作環境有極大的關聯;如:所添加的地金(鐵塊及回爐料)之雜質成份與含量;如何加入爐內;熔出什么種類的鐵水;與添加什么樣的添加劑;熔解操作溫度;鐵水的高度;是連續性的或是間斷性的操作等種種操作因素,會直接造成爐襯之化學熔蝕;機械及應力損壞與熱震開裂與剝落的影響。在作業爐襯使用末期,若發生爐襯穿刺現象時,小心緊慎地在爐底;錐部;爐壁及上部采取適當?shù)臉颖炯右苑治黾把芯?將有助于爐襯材料之改善與使用壽命之延長。

    本文搜集了過去所經常發生的問題與現象,并加以深入探討其發生的原因與解決的對策,可以將此當作工具書來參照應用。

    一.爐襯之開裂:垂直裂隙與水平開裂現象之產生與防止對策

    A. 垂直開裂之現象: 較常發生在較大型的感應電爐爐襯,主要是由于冷卻收縮所造成的應力開裂,其防止對策為:

    1.依照燒結作業指示(升溫與燒結溫度曲線),使?fàn)t襯產生足夠厚度的燒結層,用以抵抗冷卻收縮所造成的應力開裂。

    2.避免將二氧化硅質之爐襯放空冷,應保溫在800℃以上;即使是間歇性性的操作,亦不可放空冷。正確的作法為:首先將鐵水出清,再吊入紅熱的**鐵塊,蓋上爐蓋,不可關閉冷卻水,繼續保溫在800℃以上。

    3.盡可能二十四小時,不間斷地連續生產操作;若必須在**停止生產,也應如上述第2項之保溫。

    4.若在停止生產時,而要檢視爐襯,不可使用風扇吹冷爐壁,以防急冷開裂之現象產生。

    B. 水平開裂之現象:主要是由于粒度偏析及施工產生層間所致,如干打料經由運輸搬動而在包裝袋內已造成粒度偏析;或在打爐時布料不均勻;或打爐工具及工藝不良;或模具有間隙導致細粉外流;或?qū)娱g接合面不良等原因。其次;有可能是在生產操作時,機械撞擊或震動所致,其防止對策為:

    1.在打爐前,先檢視干打料的包裝是否完整,袋內之材料是否有粒度偏析的現象,若有粒度偏析,則應再次均勻拌勻合后,才可使用。

    2.檢視內模是否完好,接合部位是否密合,若有破動或間隙,應予以補修。

    3.加料時需均勻的布料,..不可以單點布料,以防止布料不均勻所導致粒度偏析的情況產生。

    4..好選用原公司所推薦的施工震動工具(高震動頻率)及模具設備(十字型內模震動或三臂式氣錘),可以減少施工工藝的缺失,縮短施工時程,提高爐襯密度(較手工打爐要高出10%左右),提高爐襯的耐用性能。

    5.若是手工打爐的話,不可采用平頭式氣錘頭打爐,應選用叉式或十字型錘頭打爐,以防止層間現象之產生。

    6.適度的震動或打爐,可獲得.佳的充填密度,過分或不足皆有害。

    7.在作接合層面時,應先將表面作花,以利材料的接合效果

    8.記錄并比較每次打爐的用料量,用以判斷并了解爐襯的施工狀況。

    9.減少及降低對爐襯之機械撞擊,改善工作平臺之不必要的震動。

    二.薄片或薄層的爐襯剝落現象之產生與防止對策

    在熔化操作過程中,有時可觀察到一些爐襯材料懸浮在鐵水的表面,此乃是一種薄片或薄層的爐襯剝落現象。此種現象產生的可能原因?yàn)?過快的干燥升溫速度,所導致的水蒸汽爆裂而產生爐襯表層之脫離;干式搗打料本身含有太高量之殘留水份;使用鐵模坩堝加熱,而未在鐵模坩堝預作排氣孔,導致水氣無法有效地從爐襯表面散逸;安全背襯之濕式搗打料或澆注料及線圈泥,未經完全干燥,所殘存的水份所造成的;干式搗打料本身的粘;燒結劑不均勻分布所造成的結果,或是由于粒度偏析所造成的后果。其防止對策為:

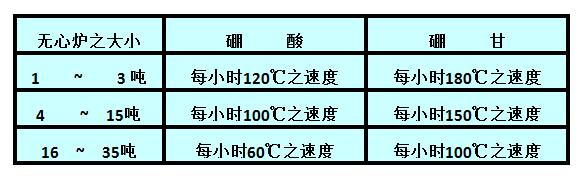

    1.硼酸與硼甘是一般常用的干式搗打料之燒結劑,前者含有結晶水,故其升溫曲線要稍緩于后者。爐子的大小與爐襯之厚度,亦會影響升溫曲線,下列之升溫速率可作為參考:

    2.干式搗打料之殘留水份必須控制在0.5%以下;一般公司的產品控制在0.3%以下;并且,材料必須存放于室內;并注意防潮及防止陽光直接照射;過冷或高溫皆不適宜。

    3.若使用鐵模坩堝加熱時,需在鐵模坩堝預留透氣孔,以利水氣之排除。大約每隔225mm的間距,需要有一個直徑2至3mm的透氣孔。當然,在震動搗打爐襯時,要將透氣孔封閉,待完成后再將透氣孔打開。

    4.在早期干燥過程中,或可使用輔助加熱設備,如燃?xì)鈬娀鹪O(shè)備或電熱管等裝置,防止火焰直接沖擊爐襯表面,并注意氣流循環將水汽排出,及延長干燥時程。錐形感應線圈及錐形爐襯之設計,需要較高的干燥溫度,并要打開冷卻循環水。盡量避免在爐襯表面形成一層不透氣的干硬表層。

    5.不要自行在干打料中添加額外的添加劑,避免粘;燒結劑不均勻分布。

    6.改善施工筑爐工藝及工具,防止?fàn)t襯產生顆粒偏析現象

    三. 爐襯異常的熔蝕現象之產生與防止對策

    均勻的熔蝕,本是耐材爐襯之設計原則;在一個廿四小時連續性操作的無心爐,生產單一種類成份之產品,及使66~80%之殘留鐵水液面的操作條件下,其二氧化硅質干用打料之原單位耐材耗用量,應在每噸鐵水耗用1~2公斤之間,一個正常的二氧化硅質干打料之爐襯,在使用后,應可清楚地見到三層結構:  a.作業層表面,約占爐襯厚度的三分之一,是所謂的玻璃質化的表層。 b.其次,約占爐襯厚度的三分之一,是所謂的堅硬的燒結層。 c.剩下的另三分之一,靠近感應線圈的部份,則為粉狀的不燒結層。當然,不同之保溫與絕熱的設計,或多或少會改變此三層之厚薄分布;一般爐襯使用終了之厚度,大約是原始爐襯厚度之40%。

    A. 爐襯表面為光滑玻璃狀,但有不均勻的熔蝕現象:

    過量的燒結劑,所導致爐襯快速之熔蝕;高流動性;低粘度之爐渣;所導致爐襯快速之熔蝕;或是偏堿性之爐渣,與酸性(二氧化硅)爐襯反應,所導致爐襯快速之熔蝕。其改善與防范對策為:

    1.首先再次使用同一產品,觀察并確認同一現象之產生;隨后,試用兩次含較低量燒結劑之產品,觀察并確認改善效果;或再試用兩次含更低量燒結劑之產品,觀察并確認改善效果。

    2.爐渣對耐材爐襯之熔蝕,有著直接且巨大的影響;倘若使用者本身未小心,穩定及謹慎地管理并控制爐渣的含量與成份,將很難了解并改善爐襯耐材之熔蝕。

    3.若是已確認是偏堿性之爐渣,則應選用堿性(氧化鎂質)或中性(高氧化鋁質) 之爐襯材料。

    B. 不均勻熔蝕,而且在使用末期,表面松散,似無燒結層之現象:

    可能是由于沒有作好燒結作業,或干打料本身的燒結劑不足,所導致的結果。其改善與防范對策為:

    1.遵照燒結作業標準,進行燒結作業;或稍為加長燒結時間

    2.選用較高燒結劑含量的干打料進行試驗,觀察并確認改善效果。

    C. 底部異常嚴重熔損:

    可能是由于施工工藝不良,尤其是中;大型無心爐底部搗打不扎實;或是由于下料時的沖擊與撞擊,所導致的結果,其改善與防范對策為:

    1..好選用原公司所推薦的施工震動工具(高震動頻率),可以減少施工工藝的缺失,縮短施工時程,提高爐襯密度,提高爐底的耐用性能?；蚴窃谡t底厚度上,再加一層50~100mm厚之爐襯作為緩沖,用以敵擋巨大鐵塊之加料沖擊。

    2.若是手工搗打之施工工藝的作業情況的話,設法讓施工人員能進入爐內,或立于爐子上方進行搗打,務必將爐底打?qū)崱?/span>

    3.盡量避免大型鐵塊及有尖銳角的鐵塊加料(應事先予以切割),以免直接傷及爐底。

    4.若是上述措施皆無法有效地解決問題,極有可能是感應線圈的位置過低,或爐底部位的絕熱保溫過度,造成爐底過熱因而加快熔蝕速度。應與爐子設備公司討論并予以改善。

    D. 底部及下錐部之異常嚴重熔損(象足形狀之熔蝕):

    象足或梨子形狀之熔蝕現象,主要的反應機構為碳將二氧化硅質爐襯還原之化學反應,可由化學反應方程式SiO2+2C→Si+2CO來表示。造成此一現象的主要原因?yàn)?殘留在無心爐內的鐵水,經過長時間與過高溫度的保溫,而產生的化學反應所致。其改善與防范對策為:

    1.嚴格管控鐵水之液面高度。無論殘留鐵水液面之高或低,一般每單位小時所熔化鐵水的速率是相同的;若能經常保持原始容積的66%以上之液面高度,不但可節約化鐵的電能耗用,更可以有效地防止產生象足或梨子形狀之熔蝕現象。至于大型鑄件之生產,盡量安排在周休停爐前,并將鐵水出清。

    2.若是在周休停爐前,并無大型鑄件或澆包可承載鐵水時,可將鐵水倒出,制成小鐵塊,留至爾后使用。千萬要注意,低液面之鐵水,是很容易造成過熱現象,因而產生化學熔蝕之反應。

    3.在日常操作中,若殘留鐵水液面較低時,應徐徐的加入小鐵塊,這些小鐵塊會很快地沉入并熔化,鐵水液面即可提高。切忌加入大型鐵塊,它較不易熔化,當其沉入爐底時,反而會過快的提高爐底溫度,造成過熱之現象。

    E. 下錐部之異常嚴重熔損:

    由于傾斜角度的構造,在手工垂直搗打之施工工藝,下錐部斜坡部位,較不容易打?qū)?因而在生產操作中,較易被損毀。其改善與防范對策為:

    1.從設計結構上著手,盡可能不要采用有下錐部之設計;直筒型略帶一點點斜度的爐襯,較無問題。采用本公司標準推薦的內模坩堝及震動施工工具,乃是.佳解決之道。

    2.或是盡可能地減緩其斜角坡度(20°左右),亦即拉長其斜線;此種方法,雖然在操作初期會減少化鐵容積,但不失為一種解決的辦法。

    3.若無法改變現有設計的狀況下時,只有借助人力,一次較少的加料量,慢慢地將下錐部打?qū)嵙?/span>

    F. 爐壁部位之異常嚴重熔損:

    若在使用含有高鐵銹成份及其它氧化鐵成份之鐵塊的操作條件下,其中的一氧化鐵(F e O)很容易與二氧化硅質(SiO2)爐襯起反應,生成低熔點(1205℃)之F a y a l i t e (2FeO˙SiO2)礦物相,進而造成二氧化硅質(SiO2)爐襯之快速熔蝕反應。.好應盡可能地避免使用含有高鐵銹成份及其它氧化鐵成份之鐵塊,但若其不可避免時,其改善與防范對策為:

    1.盡可能保持較高的鐵水液面高度,用以避免較高化鐵之輸出功率,防止過高溫的操作溫度。

    2.盡快地將含有高鐵銹成份及其它氧化鐵成份之鐵塊熔化,必要時予以攪拌;切忌**的操作溫度。

    3.盡快而經常地除渣,務使鐵銹能快速地熔入鐵水

    4..好采用緩慢而固定的加料速度;若是采用一次性投料方式的話,在后面加一鐵塊。維持爐浴溫度,保持在1400℃以下之操作條件。

    5.添加冶金級的碳化硅(S i C),其具有增碳及增硅的效用,亦是相當有效的解決方式。在添加鐵銹料之同時,加入適量的碳化硅,保持在1400℃以下之操作條件;在12 ~15分鐘內,碳化硅會分解為碳及硅,而將鐵銹的一氧化鐵還原為鐵,防止生成低熔點(1205℃)之F a y a l i t e (2FeO˙SiO2)礦物相,進而**爐襯不被熔蝕。在很多實爐經驗中顯示,當有添加碳化硅的操作條件下,其爐襯壽命得以相當明顯的改善;可以用下列的反應方程式,來加以解釋: 在1400℃以下時,應避免F a y a l i t e之生成:SiO2+2FeO→2FeO˙SiO2 在1400℃以上時,首先碳化硅分解為碳及硅:S i C → S i + C之后,碳及硅將一氧化鐵還原:Si+2FeO→SiO2+2Fe     C +Fe O→F e +C O

部份之硅會奪取鐵水中的氧,形成二氧化硅: Si+O2→SiO2(防止耐材爐襯中的二氧化硅被熔蝕)而部份之碳會將二氧化硅還原,提供新的硅, 再將一氧化鐵還原:

    G. 爐壁上方部位之異常嚴重熔損:

    爐壁上方部位之異常嚴重熔損現象,可分為渣線部位與感應線圈以上之部位。渣線部位之熔損現象,主要地是由于爐渣之侵蝕反應所造成的;而感應線圈以上之部位的損壞,主要是因溫度較低,不易形成燒結層,機械強度不足,無法抵抗機械性的損傷。其改善與防范對策為:

    1.在熔解操作過程中,設法上;下調整鐵水面之高度位置,擴大渣線上;下部位之距離,藉此分散熔蝕部位,達到平均熔損的效果。

    2.或是在渣線部位,選用較**的材料,達成整體爐襯平均熔蝕的效果。

    3.在感應線圈以上之部位,選用含較高燒結劑之產品,以利燒結。

    4.采用小塊加料,或利用漏斗型加料裝置,避免大塊加料的撞擊。

    5.定期補修。

    四.爐襯呈現不同色澤或脫色現象之探討

    A. 整體爐襯呈現淡粉紅色:

    是由于天然原料中,所含有的微量原素而呈現之淡粉紅色澤。并無任何不當與害處,不會有任何不良的影響,不必?fù)?dān)心。

    B. 整體爐襯呈現淺灰色:

    與上述原因相同;或是可能由于添加含有過多的鐵銹,因而產生Fayalite(2FeO˙SiO2)礦物相,倘若此時有發生較快之熔蝕速率,則應采取下列改善措施:

    使用不含鐵銹之干凈鐵塊加料?；蚴且勒杖畚g的程度,適量地添加碳化硅(S i C)與硅鐵(F e S i),用以還原一氧化鐵,減緩爐襯之熔蝕。

    C. 部份爐襯厚度呈現深黑色或有金屬光澤:

    可能是由于鐵水滲透之故,其防范與改善措施。

    D. 拆爐后,在整體爐襯中,可見到有很多黑色班點的現象

    此乃由于鐵水之氧化與還原反應時,所產生的一氧化碳(CO)氣體,滲入并積存在耐材爐襯之氣孔中,所產生的碳積長的現象;若碳積長的現象過于嚴重時,會導致爐襯導電并產生電弧之不良后果。其防范與改善措施為:

    1.盡量避免在出鐵水時,過高溫度(過熱)及過長之保溫作業；否則鐵水中的碳成份會開始與爐襯起反應,而生成一氧化碳(CO)氣體。 (詳見本文三˙F之介紹)

    2.正確的施工筑爐工藝,降低耐材爐襯的氣孔,減少施工不密實的爐襯部位。

    3.嚴格管控添加料的碳成份。

    五.爐襯的異常磨損現象之產生與防止對策

    A. 帶狀溝槽式之磨損現象,尤其是在內模垂直或水平的接合處,與下錐部:

    在使用鐵模坩堝作預熱燒結時,由于接縫焊接點較厚,容易產生高熱點,造成沿著焊接點爐襯受到過高的溫度所致;在下錐部之內模較難制作,造成不平順或有凹凸不平的現象所致;其防范與改善措施為:

    1.將鐵模坩堝的焊接點部位磨平。

    2.修整下錐部的鐵模坩堝。

    可能的原因?yàn)榫植啃缘乃菁杏诖?無法有效地在烘烤過程中被排除;或是在打爐時,有異物(渣塊或不潔物)參入,未被移除所致。其防范與改善措施為:

    1.注意鐵模坩堝之排氣孔洞之設置,檢查絕熱層之設計。

    另外,若有更新線圈膠泥或安全背襯時,是否有預先烘烤過。

    2.注意在打爐過程中,異物(渣塊或不潔物)之移除。

    C. 在同一水平而呈現不規則程度之磨損:

    較常見于大型無心爐之底部與下錐部的位置,有超過90°之不規則機械磨損之現象?？赡馨l(fā)生原因?yàn)?在打爐時,異物或不潔物及粉塵掉落至爐襯;或是鐵模坩堝之下錐部,并未放置妥當,造成爐襯厚度不均,而在燒結及操作過程中,產生熱點所致,其防范與改善措施為:

    1.在未放置鐵模坩堝前,應使用壓縮空氣清理,并需加蓋,防止異物或不潔物及粉塵掉落;注意在打爐過程中,異物(渣塊或不潔物)之移除。

    2.即使在放置鐵模坩堝時,能正確地擺放,仍應設法確認下錐部與起始塊的間距,是否對稱均勻。

    3.正確地固著鐵模坩堝,務使在打爐時,鐵模坩堝不會移動

    D. 整體爐襯呈現不規則程度之磨損:

    此種現象可以歸納為粒度偏析現象,產品本身經過搬運后;或不正確的加料方式;及不正確的施工工藝所致;烘烤時之水氣剝落現象,產品本身含較高之殘水份,或是材料開包后未能實時使用,或是施工搗打后未能即使烘烤,爐襯吸收大氣中的濕氣所致;在打爐時;異物或不潔物及粉塵掉落至爐襯。其防范與改善措施為:

    1.目前產品本身干打料之特殊包裝形態,能有效地防止因運搬而產生的粒度偏析,及完全防潮;并且產品的殘水份,一般都管控在0.3%以下,可放心使用。

    2.依照制品指示,干打料必須儲存于室內,防止陽光直射,防潮及恒溫之條件;并且要防止其它粉塵之污染(加一層塑料膜遮蓋)。

    3.材料一經開包即需立即使用,以防止吸收大氣中的水份,尤其是在潮濕高溫的夏季。

    4.在使用干打料前,使用壓縮空氣清理作業場所;無心爐施工模具與機具;以及干打料之外包裝,去除粉塵及異物。

    5.正確的加料與適當?shù)氖┕すぞ呒按_實的打爐工藝，請參照本文(一)。

    6.在打完爐底或爐壁后,未能立即烘烤之前,應鋪設塑料膜以防止吸收大氣中的水份。

    六.金屬滲透及穿透的現象之產生與防止對策

    A. 魚翅狀之滲/穿透現象:

    造成此現象之主要原因?yàn)?鐵水滲入爐襯的裂隙所致;而產生爐襯裂隙的主要原因?yàn)?過快的升溫;不當?shù)睦鋮s及水氣所產生的裂隙,其防范與改善措施為:

    1.請參閱本文(一)中,開裂之防止對策。

    2.長期使用下,爐襯之冷卻開裂是無法避免的;在二氧化硅質地之爐襯,再次升溫700℃左右,若給予足夠的時間,由于其膨漲特性,開裂會逐漸密合。因此在放冷之前必先將鐵水出清;再次升溫時要緩慢,待開裂會逐漸密合后,即可正常燒結與操作。

    B. 在爐襯一定深度有金屬滲入或一層深色層之現象:

    這種現象.常見于在同一爐襯中,熔化不同成份之鋼或鐵水;由于需求不同的操作溫度,而鋼或鐵水亦有不同程度的粘性與滲透能力;在較高之操作溫度下,鋼或鐵水即迅速地滲透入耐材爐襯,其防范與改善措施為：

    1.盡量避免如何操作方式。

    2.若必須如此,可先集中生產較高溫的品種,爾后再生產較低溫度的品種,即可減少此現象之產生。切忌,合高;低溫度之操作。

    C. 爐襯局部位置有不純異物侵入的現象:

    造成此現象之主要原因?yàn)?在打爐時的不小心,未能將異物取出而打入爐襯中;或局部地區打的不扎實,而被鐵水侵入所致,其防范與改善措施為:

    1.確實遵照規定,實行清理工作;打爐時,若發現異物,應予以取出。施工人員之衣著.好不要有口袋,以免口袋中的香煙;打火機;零錢;筆或其它雜物掉落于干打料中。

    2.另外,若旁邊還有另一臺無心爐正在作業中時,應在中間架設隔離網,防止火花及其它異物噴掉過來。

    3.正確的加料方式,與適當?shù)氖┕すぞ呒按_實的打爐工藝,請參照本文(一)。

    七.積渣或掛渣現象之產生與防止對策

    確認掛渣之產生原因,必要時采取樣品作化學分析及顯微組織與礦物相分析,防止積渣要比去除掛渣容易。但若使用助熔劑的話,可能會損傷耐材爐襯,加快爐襯之熔蝕反應若在低鐵水液面除渣不易的話,可將鐵水出清,在澆包中作除渣。

    A. 低熔點渣之生成與積附現象:

    主要是由于操作溫度較低,低熔點渣(Si+O2→SiO2)之粘度增加而積掛的現象,其防范與改善措施為:

    1.偶而提高熔化溫度,將積渣熔化。

    2.偶而提高鐵水液面高度,將積渣熔化。

    3.加蓋,減少表面溫度散失,將積渣熔化。

    4.經常上下調整鐵水液面高度,防止單一部位之渣線熔蝕

    B. 高熔點渣之生成與積附現象:

    二氧化硅質成份之爐渣積附反應,是由于在1400℃之左右,硅與高鐵繡之一氧化鐵反應而生成的,其化學反應方程式為:2FeO+Si→2Fe+SiO2。其特點為,在爐渣取樣分析中,可發現高含量的SiO2及FeO。

    回收鑄件未預先作清理,其中所夾帶的鑄造砂,所產生高熔點之模來石質(3Al2O3˙2SiO2)或刺針狀的氧化鋁(Al2O3)礦物渣的積附現象。其特點為,在爐渣取樣分析中,可發現高含量的模來石與氧化鋁;或在堿性制程中,誤選酸性(SiO2)爐襯材料,防范與改善措施為:

    1.回收鑄件必須預先清理干凈,要將鑄造砂去除干凈。

    2.使用干凈的鐵塊,避免使用含高量鐵銹;泥沙;及含有高鋁礦物之鐵塊。

    3.保持在稍高于1400℃左右之爐浴操作溫度,不可過高,以防止F a y a l i t e高蝕性爐渣之生成。(2FeO+ SiO2→2FeO˙SiO2)

    4.添加碳化硅(S i C),參閱本文(三˙F)。此外,碳化硅與一氧化鐵之化學反應,會產生放熱現象,提供部份有效而**的熱源,有助于局部提熱的好處,其反應方程式為:

     SiC+3FeO→3Fe+SiO2+CO+4430 kcal / kg

    5.盡量避免選用含有鋁金屬成份之硅鐵,改用冶金級的碳化硅。

    6.在堿性的作業環境下,要選用中性(3Al2O3)或者堿性(M g O)的作業爐襯;雖然單價較高,但是對癥下藥,而且會有較低的操作成本。

    7.在堿性的作業環境下,若是選用酸性(SiO2)的作業爐襯,則必須忍受較短的使用壽命。若是有積渣的現象,可加一些碎玻璃,降低爐渣的熔點。

    八.電相不平衡或過高電流現象之產生與防止對策

    在耐材爐襯使用末期時,50%以上之爐襯厚度被熔蝕后,所發生電相不平衡或過高電流現象,是屬正常;反之則為異常,須加以探討。

    A. 出現在初次燒結過程中:若是安全背襯或是線圈膠泥未經適當?shù)暮婵?或者干打料爐襯之水氣未能有效排除,所造成水氣導電的現象,其防范與改善措施為:

    1.預先將安全背襯或是線圈膠泥適當?shù)暮婵尽?/span>

    2.在95℃的溫度下,保溫較長的時間;以每公分之爐襯厚為單位計算,.少每公分需要保持十五分鐘以上;再緩慢地升溫至700℃,再次保溫。

    B. 在停爐空冷后,再次**時:

    由于收縮開裂,是鐵水滲入所致,其防范與改善措施為,

    1.盡量采取**,不間斷的連續生產操作。

    2.要停止生產時,也應避免放空冷,參照本文(一˙ A)之說明

    3.若必須要空冷下來時,也應避免急速冷卻,切忌使用風扇吹冷。當再次**時,緩慢地升溫至700℃,再次保溫較長的時間,待裂隙密合后,再進行升溫操作。

     C. 在電力中斷后,再次**時:

    因無冷卻效應,鐵水滲入耐材爐襯;或是再**時,冷卻水之干擾與流量不足所致,其防范與改善措施為:

    1.設置備份的冷卻裝置,**在跳電的狀況下,能立即切換使用。

    2.盡量減短停止送電的時間。

    D. 出現在停爐補修爐襯后,再次啟用的過程中:

    .有可能是因?yàn)槲聪葘⒏街跔t襯表面之金屬去除干凈,造成金屬存在新舊爐襯之間;再次送電時,有局部過熱,甚至開裂之現象產生,其防范與改善措施為:

    1.要**鐵水之出清,爐內并無任何殘渣與殘留鐵水積附在爐襯表面,再進行熱修補。

    2.若是進行冷間修補時,更要詳細檢查爐襯表面及裂隙中,并無任何殘渣與殘留鐵水積附;若有發現,必須予以清除干凈后,再進行修補。

    九.干式震動搗打料之異常現象判斷與處置

    A. 顆粒偏析與粒度異?，F(xiàn)象:

    目前各公司產品干打料之特殊包裝形態,都能有效地防止因運搬而產生的粒度偏析,基本上應無此問題;有可能是采樣方式不正確,而導致的異常結果;建議處置程序:

    1.依照不同工業標準,正確地采集樣本,詳細記載產品品名;生產批號;外觀狀況;取樣部位與采樣方式;并以四分法分配後;一半現地測試;另一半則委外測試,作核對。

    2.詳細追蹤材料使用量與使用壽命或其它異常之處。

    B. 二氧化硅含量過低時之處置:

    若使用較低檔次的原料,當然產品會有較低的二氧化硅含量。建議**式:

    二氧化硅含量較低,會直接影響其物理與化學性能,使用壽命可能會較低;在使用時,要小心謹慎地觀察熔蝕狀況若沒有信心的話可以使用在感應線圈以上,不與鐵水及熔渣直接接觸之部位,不會影響整體爐襯之使用壽命。

    C. 發現不純物時之處置:

    有可能是在生產過程中遭受污染,或是在搬運及儲存中受污染,或是在開包打爐時未小心處理而遭受污染。其防范與改善措施為:

    依照搬運;儲存;開包及打爐指示規定,防止外界之污染;若在打爐時有發現異物,應隨即取出。若確定在開包時,發現異物源自產品時,應詳細記載生產批號及保留原包裝樣本,連絡供應商人員處置,并仔細觀察其它包裝是否有同樣情況發生。

    十.使用壽命不穩定現象之產生與防止對策

    不穩定的使用壽命或使用壽命突然降低之現象,可能發生原因是極不容易去解釋的;必須要詳細地核察并比較過去的使用操作記錄;才有可能找出原因,然后才可能尋改善對策。

    在材料及打爐工藝沒有問題的狀況下,80%以上的發生機率,是源自操作上的小改變所造成的;而此種小改變;卻經常地被操作人員所忽視。詳細記載過往的操作記錄,是十分必要而且重要的。當你在面對并解決這類問題時,應遵從以下之步驟:

    1.保持冷靜才能清楚地找到問題征結,及補救或改善措施

    2.詳細記載發生之前因后果,詳細地核察并比較過去的使用操作記錄。

    3.現場實地的觀察,采訪與樣本搜集,務必得到..手消息及數據;道聽途說之言,必經查證后再作記錄。

    4.采取數學邏輯之歸納演變方法,找出相關因素,加以分析

    5.每次只改變一個變量的改善方法,以便確實找出原因與正確的措施。

    問題與解決對策檢查參照表

    1.是否為單一突發事件？小心而確實地重復每一步驟與過程,觀察并記載發生的現象,用以確認發生的可能原因。

    2.如果是可重復發生的現象,是否只發生在同一個無心爐,而其它爐子并無此一現象的話,則有可能是由于人為疏忽所致;此時應注意人員之管理,尤其是在打爐時,要特  別注意清潔工作。若是可在數個爐子中發生的話,則必須詳細地核察并比 較這幾個爐子的過去使用操作記錄,設法找出共同點,再加以交叉分析比較;例如:水冷卻系統的檢修使用情況,所使用的鐵塊種類與成份,及添加劑之種類;加入量與成份等。有時候,需注意改善措施會產生另外的后果; 如:增碳會產生過熱熔蝕,提高輸出電壓會產生強烈攪拌之效應,提高爐襯機械性的損耗等

    3.也許是干打料產品本身,使用新的原料所致;詳細記載使用產品之生產批號,以利追蹤生產產品之異變。

    4.檢查庫存品之生產批號,確實作到先到先用的管理原則,并確認產品之性能指針;若有必要,應更換新產品。

    5.詳細監督并記錄打爐工藝,材料使用量,烘烤工藝,鐵模坩堝之架設,施工工具及打爐過程,及升溫?zé)Y(jié)作業;若發現有異,則必須告之使用客戶。

    6.在100℃之水氣烘干,與800℃之保溫作業的升溫速率與時程為何,是否有遵照指示或與過往之操作有何不同,是否有升溫記錄可供追查。

    7.在燒結操作時,爐浴高度的建立是否夠快,燒結溫度與時間是否足夠,是否有升溫記錄可供追查?？捎衅渌臒犭娕蓟蛉皴F,作溫度的覆察。

    8.新爐襯的.終使用壽命,受到.初四天的操作情況影響甚巨;個人建議,前四天.好保持不間斷的操作,并保持鐵水液面在66至80%的條件;此時爐襯可形成良好的燒結層,若其間必須停爐,800℃之保溫作業,是必要的。相反地,若在初期無法作到上述條件,可能會影響爐襯的使用壽命。

    9.初期階段.好使用干凈的鐵塊,并生產單一類之產品。

    10.之后,再回復正常生產操作。原則上,要使用干凈的鐵,塊有助于爐襯壽命之延長。

    11.注意并記載生產操作之延誤與耽擱,如鐵水成份分析;成份或合金之調整;澆包來不及倒鐵水等;會延長鐵水在爐內保持的時間;及造成鐵水過熱熔蝕爐襯的后果

    12.詳細觀察并記載所添加之添加劑的種類,數量與成份,并分析爐渣的成份與改變,有助于了解爐襯之熔蝕損壞機構。

    13.詳細地核察并比較爐渣之成份與除渣劑之使用,有助于了解爐襯之熔蝕損壞機構。

    14.詳細地核察并比較爐體設備之損壞;修護或更新,用以了解對爐襯耐材壽命之影響。

    15.詳細地核察并比較操作方式;輪班作業與停爐之情形,以及跳電或其它事故發生之狀況,用以了解對爐襯耐材壽命之影響。

    16.對于爐子的操作環境及操作人員的工作態度與異動,也應詳細觀察并記載,有助于了解耐材爐襯之損壞.

    17.人為習慣是另一應予考量的因素,任何打爐或操作人員的異動,皆會或多或少地對于耐材爐襯之砌筑與使用有所影響;詳細觀察并記載人員之異動與其習性之改變,有助于了解耐材爐襯之損壞。

    18.記錄所觀察到的任何結果,制成表格并加以分析比較有助于了解事對爐襯耐材壽命之影響因素。

    19.找出.有可能的原因,表列出可能改善之措施與方法;切記,每次只作一項改革,用以確認效果。切忌,在同一時間,作太多改變,以免造成混亂或產生反效果。
