1 引 言

干式搗打料是由一定顆粒級配的耐火骨料、粉料、結合劑和外加劑組成的用人工或機械方法搗打施工， 并在一定溫度下硬化的不定形耐火材料，多用作感應爐爐襯材料。無芯中頻感應爐用干式搗打料分酸性、堿性和中性三類。無芯感應爐由于具有升溫能力強、可間歇作業、爐襯費用低、使用靈活方便等特點，被廣泛應用于鑄造行業，是國內鑄造企業熔化鐵和有色金屬或熔液保溫的主要設備。目前，許多感應爐的爐 襯材料采用硅質干式搗打料。

干式搗打料呈松散狀，成型之前無粘結性，只有以振動或強力搗打才可獲得密實的結構使得粒度分布 ( 合理級配) 成為影響其性能的重要因素之一。爐襯作為感應爐的重要組成部分，不但直接影響熔煉金屬的質量，而且還影響其生產成本，因而爐襯材料的選擇是十分重要的。硅砂與中性和堿性耐火材料材料相比，價格低廉，目前以硼酸為燒結劑的硅質干式搗打爐料使用十分廣泛，石英材料具有耐高溫、低導熱及低熱膨脹( α = 0． 54 × 10 － 6℃ － 1 ) 等性能特點，但是硅質材料在高溫下存在較復雜的晶型轉變，因而要考 慮加入硅砂的粒度組成以及結合劑的種類對材料高溫性能的影響。從 SiO2-B2O3 相圖看，B2O3 的加入量以 小于 2% 為宜。隨著原料顆粒粒度的增大，燒后硅質材料的耐壓強度增大，因而搗打料中加入硅砂的粒度適當大些。這些因素都會對燒后硅質干式搗打料的試樣性能有所影響。本文針對現有硅質干式搗打料使 用存在組成不合理、結合劑的選擇較多等問題，研究不同原料的粒度組成、結合劑的種類對材料性能的影響， 確定材料合適的顆粒級配及.佳的結合劑。

2 實 驗

采用的原料為分別為 3 ～ 1 mm、≤1 mm 和≤0． 053 mm 粒度的石英砂( wSiO2 = 99． 53% ) 和工業級純度 的硅微粉、硼酸、氧化硼、偏硅酸鈉( 0． 5 ～ 1 mm) 、氧化鈣。硅質干式料的配比組成見表 1。按表 1 的配比準確稱料，干混勻后導入模具中手工搗打成型。將成型好的試樣分別在 1500 ℃ 和 1550 ℃ 下保溫 3 h 脫模。 以 S3 試樣的顆粒級配為基準，加入不同結合劑試樣的配比如下表 2 所示。1500 ℃ 和 1550 ℃ 燒后試樣分別 按 GB /T 5988-2007、GB /T 2997-2000 和 GB /T 5027-2008 測量..線變化、顯氣孔率和耐壓強度，用 X 射線 衍射儀進行物相分析。

3 結果與討論

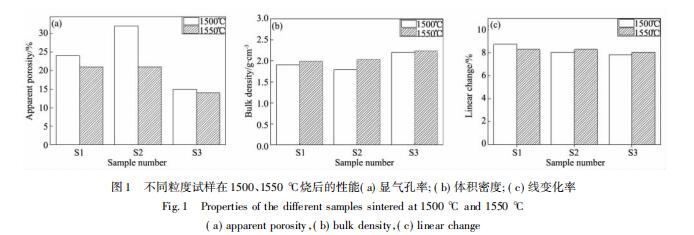

圖 1 是試樣經過不同溫度燒后的性能圖。從圖 1a 和 b 可以看出，不同粒度組成試樣在 1500 ℃ 燒后的 氣孔率明顯高于在 1550 ℃燒后試樣的氣孔率，S2 試樣在不同溫度燒后氣孔率和體積密度的變化較大; S3 試 樣的氣孔率在不同的溫度時與 S1、S2 相比有.小的顯氣孔率，有.大的體積密度。原因是: 隨著燒結溫度的高，顆粒燒結程度增加，顆粒與顆粒之間結合緊密。在相同燒結溫度時，S3 試樣的堆積更緊密，氣孔得到 更充分地填充。

圖 1c 給出了不同顆粒級配試樣經過 1500 ℃和 1550 ℃燒后的線變化率。從圖中可以看出，S2、S3 試樣 在 1500 ℃燒后的線變化率明顯比在 1550 ℃燒后的要低。在相同溫度燒后，這三組樣品中 S3 試樣的線變化率.小，線變化率分別為 7． 79% 和 8． 03% 。原因是: 顆粒中的石英相發生晶型轉變需要較高一定的溫度，當 燒結溫度高時，干式搗打料中已形成較多的液相，大顆粒體積膨脹會被液相吸收，降低了其膨脹率［10］。因此作為爐襯材料的石英砂，考慮高溫時體積穩定性的影響，選擇 S3 試樣的粒度組成比較好。

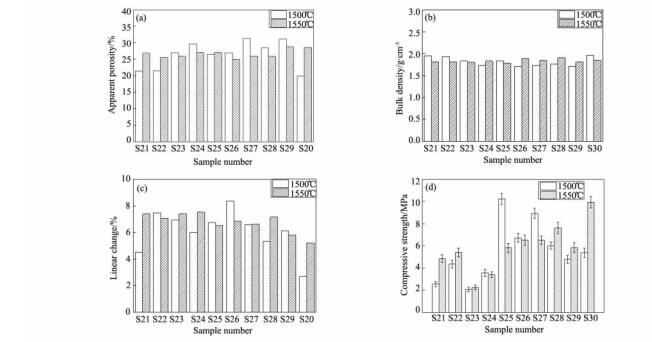

圖 2a 和 b 分別是不同結合劑試樣在 1500 ℃和 1550 ℃燒后的顯氣孔率和體積密度。從圖中知道，1500 ℃時 S20 試樣的顯氣孔率.低，體積密度.高。1550 ℃ 時 S26 試樣的顯氣孔率.低，S29 的顯氣孔率.高。 S20 試樣在1500 ℃和1550 ℃的顯氣孔率相差較大。原因是在1500 ℃時 S20 試樣中加的結合劑很好地促進燒結，有利于試樣中氣孔的排出，提高材料的致密性。 圖 2c 是不同結合劑試樣在 1500 ℃和 1550 ℃燒后的線變化率。不同試樣燒成后，試樣的線變化率都為 正值，表現為體積膨脹。1500 ℃ 時 S26 試樣的線膨脹率.高，為 8． 37% ，S20 的膨脹率.低，為 2． 69% 。 1550 ℃時線膨脹率.高為 S24，為 7． 5% ，S20 的膨脹率.低，為 5． 23% 。因此可以判斷出在粒度相同的情 況下 S20 試樣的結合劑在高溫時熔融形成的液相可以更好的降低顆粒晶型轉變帶來的膨脹。 圖 2d 是不同結合劑試樣在 1500 ℃和 1550 ℃燒后的耐壓強度。1500 ℃時耐壓強度.高的試樣是 S25， 為 10． 22 MPa，.小的的試樣為 S23，** 2． 07 MPa; 1550 ℃時耐壓強度.高的是 S20，為 9． 936 MPa，.小的 仍是試樣是 S23，** 2． 27 MPa。 S22 與 S21 相比，兩者燒后顯氣孔率和體積密度沒有大的變化，但 S22 的線變化率和耐壓強度比 S21 高 一些，這可能是因?yàn)殡S著 B2O3 的加入量增加促進了石英的燒結，而石英燒結過程中會有較復雜的相變，伴 隨著一定量的體積膨脹，表現為線變化率大，而促進燒結會使試樣的耐壓強度增加。 通過 S21、S23、S24、S25 試樣的對比，后三者的體積密度與前者沒有多大差別，顯氣孔率、線變化率和耐壓強度較前者有所上升。偏硅酸鈉可以作為石英燒結過程中的粘結劑，其加入量增加促進了石英砂燒結，使 試樣的耐壓強度有所增加，其顯氣孔率和線變化率的規律不是很明顯。 實驗也加入 CaO 作為礦化劑，控制石英的晶型轉變。隨著 CaO 含量的增加，其顯氣孔率、線變化率、耐壓強度均有所變化，S27 較 S26 的耐壓強度有所增加，說明 CaO 能控制 SiO2 的晶型轉變( 方石英向石英轉 變) ，使其向有利于其強度提高的方向發展。加入 SiO2 微粉能形成液相，促進石英砂的燒結，但是隨著 SiO2微粉的加入，其強度有所降低，這可能是因?yàn)?SiO2 的引入在一定程度上改變了其晶型轉變，使其膨脹率高， 耐壓強度低。 圖 3 是試樣燒后物相組成分析圖。從圖 3a 中可以看出，1500 ℃ 時 S20 試樣的主要物相是石英和方石 英，通過半定量分析，試樣中石英含量為 58% ，方石英含量為 42% ，石英向方石英轉化并不完全。圖 3b 是 1550 ℃時 S20 試樣 XRD 圖譜，方石英峰比較多，通過半定量分析，石英含量為5% ，方石英含量為95% ，石英向方石英轉化比較完全。從 XRD 圖譜分析可知，1550 ℃ 膨脹率比 1500 ℃ 高些是因?yàn)槭⑾蚍绞⑥D(zhuǎn)化多，因此產生的膨脹率較高些; 1550 ℃時因?yàn)樵嚇又惺⑾蚍绞⑥D(zhuǎn)變的比較完全，試樣整體的結構穩定性比較好，相比其他試樣擁有較高的耐壓強度。

2 不同結合劑試樣在 1500 ℃和 1550 ℃燒后性能( a) 顯氣孔率; ( b) 體積密度; ( c) 線變化率和( d) 耐壓強度

4 結 論

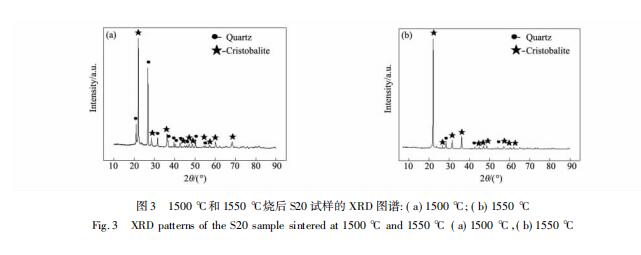

( 1) 經過 1500 ℃和 1550 ℃燒后，試樣的線變化率、氣孔率、體積密度均有比較明顯的差別，說明不同的顆粒緊密堆積程度影響較大，對制品的性能的影響也很大; ( 2) 試樣中含有較多的大顆粒，在燒結過程中可以減小試樣的膨脹率，其粒度分布符合緊密堆積原理， 細粉可以充分填充氣孔，降低氣孔率，提高制品的體積密度，從而使其耐壓強度偏高; ( 3) 結合劑在 1500 ℃ 和 1550 ℃ 生成液相后，能夠潤濕顆粒表面，減少顆粒膨脹帶來的較大的線變化。2486 專題論文 硅 酸 鹽 通 報 第 34 卷 1550 ℃燒后試樣中石英向方石英轉變徹底，將具有較好的氣孔率和耐壓強度。
